Описание

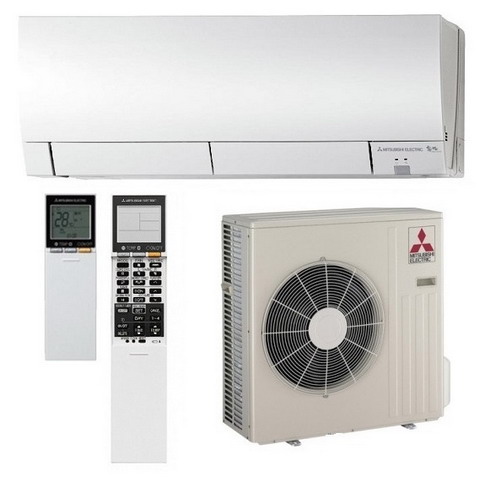

Серия MSZ-FH VE
"
- - датчик 3D I-SEE создает трехмерную температурную картину помещения и определяет в нем положение людей. На этих данных базируются режимы автоматического отклонения или наведения воздушного потока, а также режим энергосбережения
- - рекордно высокий уровень энергоэффективности
- - низкий уровень шума – от 20 дБ(А)
- - система очистки воздуха Plasma Quad позволяет быстро избавиться от бактерий, вирусов, аллергенов и пыли. Встроенный дезодорирующий фильтр эффективно удаляет неприятные запахи
- - естественный воздушный поток внутреннего блока передает особенности природного движения воздуха и незаметно создает ощущение спокойствия и тишины
- - раздельное управление воздушными заслонками для широкого охвата помещения, а также для создания комфорта одновременно для нескольких пользователей
Современные технологии, применяемые во внутренних и внешних блоках кондиционеров серии MSZ-EF VE2, такие как:
- - статор электродвигателя с обмоткой сосредоточенного типа
- - высокоэффективные бесконтактные двигатели постоянного тока для привода вентиляторов
- - амплитудно-импульсная модуляция
- - применение в теплообменниках труб с внутренней накаткой,
позволяют добиться высокой энергоэффективности, низкого энергопотребления и низкого уровня шума.
Описание основных функций серии MSZ-FH VE
Plasma Quad («плазма квад»)
Плазма, сформированная системой фильтрации Plasma Quad («плазма квад»), полностью перекрывает площадь фильтра, образуя завесу сильного электрического поля, которое изнутри разрушает бактерии и вирусы. Электроды выполнены из вольфрама для обеспечения высокой мощности разряда и долговечности самих электродов. Кроме того, высоковольтная система питания формирует поле ленточной формы увеличенной площади по сравнению с полем круглой формы.
Уникальная система очистки воздуха Plasma Quadимеет 4 направления действия:
- нейтрализует 99% бактерий в помещении объемом 25 м3 за 115 минут
- нейтрализует 99% вирусов в помещении объемом 25 м3 за 65 минут
- при низкой скорости вентилятора удаляет 94% мельчайшей кошачей шерсти и перхоти, а также 98% пыльцы, взвешенных в воздухе
- при низкой скорости вращения вентилятора удаляет 88,6% пыли и клещей, взвешенных в воздухе.
Функция 3D I-SEE
Внутренние блоки систем серии MSZ-FH VE оснащены 3D датчиком температуры. Этот датчик фиксирует излучение в инфракрасном диапазоне, определяя дистанционно температуру в различных точках помещения. Датчик имеет ось вращения и состоит из 8 чувствительных элементов, расположенных вертикально. Такая конструкция датчика в сочетании с электромеханическим приводом обеспечивает сканирование объема помещения. Встроенный в электронный печатный узел микроконтроллер обрабатывает полученную трехмерную температурную картину помещения и находит положение людей в помещении. На этих данных базируются режимы автоматического отклонения или наведения воздушного потока, а также режим энергосбережения.
| Поток в сторону от человека | Поток на человека | |
Автоматическое отклонение воздушного потока от пользователя может быть полезно в режиме охлаждения, когда прямой поток кажется слишком сильным или холодным. | Направление воздушного потока непосредственно на пользователя необходимо для быстрого создания комфортной зоны. Например, в режиме нагрева, когда большая часть помещения еще не прогрелась. | |
 |  | |
Функция энергосбережения, основанные на определении присутствия Функция основана на определении присутствия человека в обслуживаемом помещении. Если датчик фиксирует, что в помещении никого нет, то система автоматически переключается в энергосберегающий режим. | ||
 | ||
Режим “Econo Cool”
Известно, что повышение целевой температуры всего на 20C в режиме охлаждения позволяет снизить потребление электроэнергии на 20%. Для того чтобы человек не заметил повышение температуры и продолжал чувствовать себя комфортно, предусмотрен особый алгоритм работы жалюзи.
| Обычный режим | Режим “Econo Cool” | |
| Температура на улице | 35°C | 35°C |
| Целевая температура | 25°C | 27°C |
| Ощущаемая температура | 30°C | 29.3°C |
Воздух подается поочередно то горизонтально, то вертикально вниз. Интервалы между циклами и длительность циклов вычисляются микропроцессором, исходя из температуры испарителя и текущей температуры в помещении.
Нзависимое качание горизонтальной заслонки и вертикальных направляющих
Благодаря независимым режимам качания горизонтальной воздушной заслонки и вертикальных направляющих достигается не только равномерное распределение потока воздуха по всем зонам помещения, но и создание комфортного климата одновременно для двух пользователей.
Естественный воздушный поток
Для того чтобы воздушный поток кондиционера был безопасным и здоровым, он должен быть близким к тому, что встречается в природе. Компания Mitsubishi Electric нашла решение, назвав его «Естественный воздушный поток». Имитировать его позволяет гибкое управление исполнительными устройствами внутреннего блока серии FH.
Функция, имитирующая природный воздушный поток, избавит от неприятного ощущения прямого или циклического потока, создаваемого искусственным механическим устройством.
Авторестарт
Автоматический возврат кондиционера в предыдущий рабочий режим после восстановления электропитания.
Режим “i save”
Данная функция используется для организации экономичного отопления помещения, например, ночью во время сна. Режим “I Save” позволяет одним нажатием кнопки перевести систему в режим пониженного электропотребления. Например, вы ложитесь спать и предпочитаете прохладный воздух во время сна. Вы нажимаете кнопку “i save” на пульте и кондиционер нагревает воздух только до 18°С. Проснувшись утром, вы нажимаете ту же кнопку еще раз, и система возвращается к предыдущим настройкам (22°С).
Также функция может быть использована для организации дежурного отопления загородного дома. Модели MSZ-EF VE2 способны поддерживать дежурную температуру +10°С.
Автоматическая смена режима
Система управления автоматически переключает режимы (охлаждения или нагрев) для поддержания целевой температуры в помещении.
Самодиагностика (индикация кода неисправности)
При возникновении какой-либо неисправности ее код отображается на пульте управления для удобства диагностики системы.
Сохранение архива кодов неисправностей
Коды неисправности, зафиксированные при работе системы, заносятся в энергонезависимую память и могут быть проверены в процессе диагностики.
Использование фреонопроводов R22 для новых систем R410A
При замене систем кондиционирования возникают трудности, связанные с несовместимостью минерального масла, применяемого в старых системах, с хладагентами, на базе которых строятся современные системы кондиционирования воздуха. Также зачастую могут отличаться диаметры трубопроводов и сечение и количество жил электрического кабеля.
В системах до 8 кВт на озонобезопасном хладагенте R410A Mitsubishi Electric использует алкилбензольное масло HUB. Это масло гораздо менее чувствительно к примесям и загрязнениям, а также совместимо с минеральным маслом. Это позволяет устанавливать новые приборы R410A на магистрали хладагента от «старых» кондиционеров, использовавших фреон R22 и минеральное масло. При этом не требуется даже промывка магистралей и не предъявляется никаких особых требований по монтажу новых систем — почти все технологические операции остались без изменений. Компрессор систем специально приспособлен для работы на несмешиваемом с хладагентом R410A алкилбензольном масле. Одна из его особенностей — это расположение отверстия возврата масла в отделителе жидкости, который конструктивно объединен с компрессором.
Применение алкилбензольного масла в системах производительностью более 8 кВт на хладагенте R410A не представляется возможным, потому что повышенная длина магистрали систем препятствует использованию несмешиваемых с хладагентом масел. В таких сист емах применяется полиолэстерное масло, смешенное с хладагентом. Тем не менее, разработчикам удалось реализовать возможность установки на старые трубопроводы и для этого оборудования. Для этого пришлось несколько усложнить гидравлический контур наружного блока и установить цепь, содержащую фильтр и соленоидный вентиль. Соленоидный вентиль открывается при первом запуске системы, пропуская смесь остатков минерального масла и полиолэфирное масло через специальный фильтр на основе активированного угля. За два часа работы в этом режиме фильтр практически полностью удаляет минеральное масло, и соленоидный вентиль закрывается. Больше при работе кондиционера вентиль не открывается, поэтому фильтр можно оставить в системе.
Характеристики
| Производитель: | Mitsubishi Electric |
| Режим работы: | охлаждение/обогрев |
| Площадь комнаты: | до 50 м2 |
| Инверторное управление: | Да |
| Холодопроизводительность: | 5,0 кВт |
| Теплопроизводительность: | 6,0 кВт |
| Потребление (Охлаждение): | 1,38 кВт |
| Потребление (Обогрев): | 1,55 кВт |
| SEER / Класс энергоэффективности (Охлаждение): | 7.2 / A++ |
| SCOP / Класс энергоэффективности (Обогрев): | 4.6 / A++ |
| Диапазон рабочих температур наружного воздуха (Охлаждение): | от -10 до +46 |
| Диапазон рабочих температур наружного воздуха (Обогрев): | от -15 до +24 |
| Уровень шума (мин.): | 27 дБ(А) |
| Габариты внутреннего блока ВхШхГ: | 305х925х234 мм |
| Габариты внешнего блока ВхШхГ: | 880х840х330 мм |
| Хладагент: | R410A |
| Гарантия: | 3 года |
